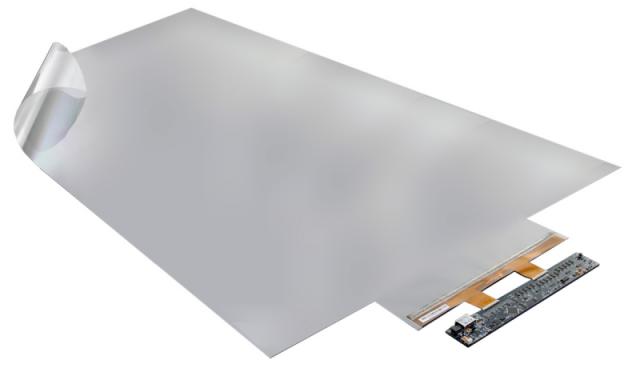

19" Сенсорная пленка проекционно-емкостная на 10 касаний, комплект TGSF19I

Оборудование от производителя «TouchGames»
Гарантия на весь товар от 12 месяцев
Безналичный платеж
Комплектация заказа на следующий день после поступления оплаты

Преимущества

  • Абсолютно прозрачная
  • Ультратонкая
  • Работает через защитное стекло
  • Поддерживает мультитач и жестовое управление
  • Сверхнизкое потребление энергии
  • Идеально подходит для создания огромных интерактивных поверхностей
Артикул TGSF19I
27 773,00 /шт.

Описание и характеристики

Модель TGSF19I
Серия: сенсорная плёнка
Тип защиты:
Материал: металлизированная пленка

ПАРАМЕТРЫ

Размер (диагональ): 19
Соотношение сторон: 5:4
Тип сенсорной технологии: проекционно-ёмкостная
Количество поддерживаемых касаний: до 10 касаний
Объект отклика: рука, специальный стилус дляпроекционно-ёмкостных стекол
Сила нажатия: 37 г
Время отклика: <10 мс
Активная область: 381 мм (Ш)Х306мм (В)
Прозрачность: >93%
Калибровка: программная

РАЗЪЁМЫ

Сенсорный интерфейс: USB

ЭНЕРГОПОТРЕБЛЕНИЕ

Источник питания: USB
Входное напряжение: 5 В
Потребляемая мощность: 0,5 Втmax
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температурный режим -20...+80 `C
Влажность 0%...95%

ПРОЧЕЕ

Ширина: 403,7 мм
Высота: 333 мм
Толщина: 0,5 мм
Совместимость с OC Windows 7 (и выше), Linux (по запросу)
