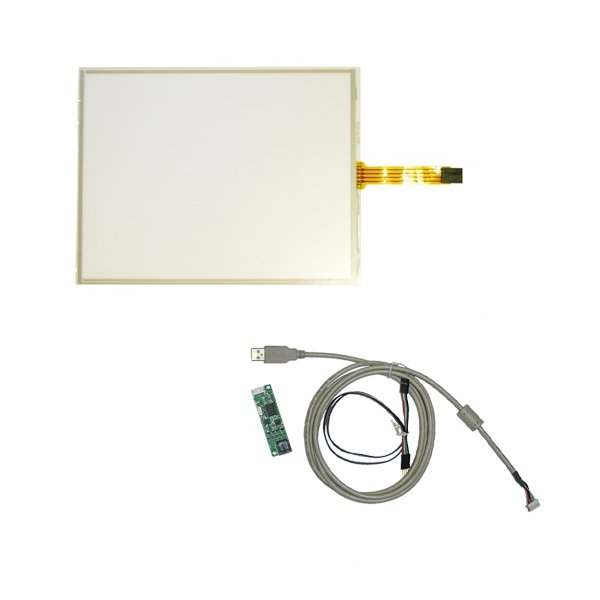

14.1" Резистивный сенсорный широкоформатный экран, 5-проводной, комплект
![](/_modules/_cshop/images/408_1_big.jpg)
![Изображение Изображение](/_modules/_cshop/images/408_1_big.jpg)
![Видео-обзор товара Видео-обзор товара](https://img.youtube.com/vi/c3OstfJXAoI/default.jpg)
![Видео о том как подключить сенсорное резистивное стекло Видео о том как подключить сенсорное резистивное стекло](https://img.youtube.com/vi/x2ZKPStpzlc/default.jpg)
![Видео-инструкция по установке драйверов для резистивной сенсорной панели Видео-инструкция по установке драйверов для резистивной сенсорной панели](https://img.youtube.com/vi/Joy9toAHU5c/default.jpg)
Артикул TG1401W5Rwide
Заказать каталог
Преимущества
- Высокая точность позволяет работать с интерфейсами, неадаптированными под сенсорный ввод, например, Windows XP, Linux
- Сенсор откликается на руку, руку в перчатке и любой не острый предмет.
- Не боится яркого солнечного света, воды, грязи, жира и пыли. Подходит для грязных, пыльных условий эксплуатации
Актуальную информацию о товаре уточняйте у специалистов Touchgames
Описание и характеристики
Модель: TG1401W5R
Серия: 5W-серия
Тип защиты: передняя рабочая панель защищена от брызг и пыли
Материал: стекло с резистивной пленкой
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Размер (диагональ): 14,1''
Соотношение сторон: 16:10
Активная область (Ш‡В): 305,8‡185,8 мм
Ширина экрана: 319,4 мм
Высота экрана: 198,0 мм
Толщина экрана: 2,3 мм
СЕНСОРНАЯ ТЕХНОЛОГИЯ
Сенсорная технология: резистивная
Количество поддерживаемых касаний: 1 касание
Объект отклика: любой предмет
Сила нажатия: 20...80 г
Время отклика: 10 мс
Прозрачность: 80%
Твёрдость стекла: 3H
ИНТЕРФЕЙСЫ ПОДКЛЮЧЕНИЯ
Сенсорный интерфейс: USB (опционально RS-232)
ЭЛЕКТРОПИТАНИЕ
Входное напряжение: 5 В DC (контроллер)
Источник питания: USB-порт (PS/2 в случае RS-232)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: -10...+60 `C
Температура хранения: -20...+70 `C
Рабочая влажность: 20...95%
Влажность хранения: 10...90%
ПРОЧЕЕ
Совместимость с ОС: Windows, Linux
Серия: 5W-серия
Тип защиты: передняя рабочая панель защищена от брызг и пыли
Материал: стекло с резистивной пленкой
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Размер (диагональ): 14,1''
Соотношение сторон: 16:10
Активная область (Ш‡В): 305,8‡185,8 мм
Ширина экрана: 319,4 мм
Высота экрана: 198,0 мм
Толщина экрана: 2,3 мм
СЕНСОРНАЯ ТЕХНОЛОГИЯ
Сенсорная технология: резистивная
Количество поддерживаемых касаний: 1 касание
Объект отклика: любой предмет
Сила нажатия: 20...80 г
Время отклика: 10 мс
Прозрачность: 80%
Твёрдость стекла: 3H
ИНТЕРФЕЙСЫ ПОДКЛЮЧЕНИЯ
Сенсорный интерфейс: USB (опционально RS-232)
ЭЛЕКТРОПИТАНИЕ
Входное напряжение: 5 В DC (контроллер)
Источник питания: USB-порт (PS/2 в случае RS-232)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: -10...+60 `C
Температура хранения: -20...+70 `C
Рабочая влажность: 20...95%
Влажность хранения: 10...90%
ПРОЧЕЕ
Совместимость с ОС: Windows, Linux
Файлы
Аналогичные
![](/_modules/_cshop/images/947_1_small.jpg)
15" Сенсорный акустический экран в рамке, 6 мм, комплект
Артикул TGSAW6L15AL Модель: TGSAW6L15AL Серия: P-серия Тип защиты: антивандальное стекло 6 мм Материал: стекло антивандальное в алюминиевой рамке ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Размер (диагональ): 15'' Соотношение сторон: 4:3 Активная область (Ш X В): 304,0 X 228,0 мм Ширина экрана: 344 мм Высота экрана: 268 мм Толщина экрана: 9 мм СЕНСОРНАЯ ТЕХНОЛОГИЯ Сенсорная технология: акустическая (ПАВ) Количество поддерживаемых...![](/_modules/_cshop/images/952_1_small.jpg)
19" Сенсорный акустический экран в рамке 6 мм, комплект
Артикул TGSAW6L19AL МОДЕЛЬ TGSAW6L19a Материал: стекло в металлической рамке Тип защиты: стекло антивандальное, 6 мм ПАРАМЕТРЫ Размер (диагональ): 19'' Соотношение сторон: 5 : 4 Сенсорная технология: ПАВ (поверхностно-акустические волны) Количество поддерживаемых касаний: 1 касание Объект отклика: рука, рука в тонкой перчатке Время отклика: 25 мс Сила нажатия: <10 г Прозрачность: 93% Твердость: 7 Н Активная...![](/_modules/_cshop/images/284_1_small.jpg)
15" Сенсорный акустический экран 4 мм, 2 касания, комплект
Артикул MTSAW4L15d МОДЕЛЬ: MTSAW4L15d Материал: закаленное стекло Тип защиты: стекло антивандальное, 4 мм ПАРАМЕТРЫ Размер (диагональ): 15'' Соотношение сторон: 4 : 3 Сенсорная технология: ПАВ (поверхностно-акустические волны) Количество поддерживаемых касаний: до 2 касаний (только в комплектации с USB-контроллером) Объект отклика: рука, рука в тонкой перчатке, стилус для ПАВ-экранов Время отклика: 10 мс Сила...Отзывы
являются ли резистивные панели защищенными?
Нет, резистивная панель не является вандалоустойчивой, если Вы имеете в виду противодействие механическим воздействиям.
какой экран будет лучше, для использования с домашним ноутбуком?(5-и или 4-х) хочу установить на ноутбук, и какая расширяющая способность у ваших матриц? 2048х2048 или 4096х4096?
4096х4096. лучше использовать пятипроводную. в силу конструктивных особенностей она больше предназначена для активной работы.
идут ли с вашими резистивными панелями стилус?
нет
Здравствуйте, подскажите пожалуйста, чем отличаются 5-и проводные и 4-х проводные сенсоры?
Принцип действия 4-проводного резистивного сенсорного экрана:
Резистивный сенсорный экран состоит из стеклянной панели и гибкой пластиковой мембраны. И на панель, и на мембрану нанесено резистивное покрытие. Пространство между стеклом и мембраной заполнено микроизоляторами, которые равномерно распределены по активной области экрана и надёжно изолируют проводящие поверхности. Когда на экран нажимают, панель и мембрана замыкаются, и контроллер с помощью аналогово-цифрового преобразователя регистрирует изменение сопротивления и преобразует его в координаты прикосновения (X и Y). В общих чертах алгоритм считывания таков:
На верхний электрод подаётся напряжение +5В, нижний заземляется. Левый с правым соединяются накоротко и проверяется напряжение на них. Это напряжение соответствует Y-координате экрана.
Аналогично на левый и правый электрод подаётся +5В и «земля», с верхнего и нижнего считывается X-координата.
Пятипроводной экран
Принцип действия 5-проводного резистивного сенсорного экрана
Пятипроводной экран более надёжен за счёт того, что резистивное покрытие на мембране заменено проводящим (5-проводной экран продолжает работать даже с прорезанной мембраной). На заднем стекле нанесено резистивное покрытие с четырьмя электродами по углам.
Изначально все четыре электрода заземлены, а мембрана «подтянута» резистором к +5В. Уровень напряжения на мембране постоянно отслеживается аналогово-цифровым преобразователем. Когда ничто не касается сенсорного экрана, напряжение равно 5 В.
Как только на экран нажимают, микропроцессор улавливает изменение напряжения мембраны и начинает вычислять координаты касания следующим образом:
На два правых электрода подаётся напряжение +5В, левые заземляются. Напряжение на экране соответствует X-координате.
Y-координата считывается подключением к +5В обоих верхних электродов и к «земле» обоих нижних.
копипаст с wikipedia
Добрый день. Подскажите, пожалуйста, где можно узнать сколько по времени будет производиться доставка данного стеклышка в Красноярск. Спасибо.
Уважаемый Константин. Все зависит от ТК, среднее время доставки 5 дней.
